A.數據矩陣10 x 10是最小的ECC 200數據矩陣符號，由用於編碼非常少量數據的10 x 10網格組成。

由於其占地面積最小（通常約為1毫米），DataMatrix10 x 10廣泛應用於航空航太、電子和醫療器械等行業，這些行業的標記空間極其有限。

然而，這種緊湊的尺寸有嚴格的限制。 數據矩陣10 x 10只能存儲幾個字元，需要精確控制標記和掃描條件。

本指南解釋了它的大小、容量限制以及在現實應用中何時是正確的選擇。

什麼是DataMatrix 10 x 10？ （定義和實際意義）

數據矩陣10 x 10是由以下部分組成的二維條碼10行x10列（100個模塊）根據ECC 200標準。

雖然它由100個模塊組成，但其中很大一部分空間是為結構模式和糾錯預留的。 這只為實際數據留下了最小的空間，這從根本上定義了符號在實踐中的使用管道。

換言之10 x 10格式的存在不是為了靈活性，而是為了極端的空間限制.

DataMatrix 10 x 10容量限制（您可以實際編碼的內容）

最重要的一個約束是數據容量，這也是許多實現失敗的地方。

雖然該符號包含100個模塊，但只有一小部分可用於實際數據。 其餘部分保留用於：

•查找器圖案（L形邊框）

•時序模式

•糾錯（裡德-所羅門，約25%）

囙此，可用的有效載荷非常有限。

實際容量限制：

根據ECC 200規範10 x 10DataMatrix是：

•數位：6比特數位

•字母數位：3個字元

•二進位：1位元組

關鍵見解：

A.10 x 10DataMatrix不是“小而靈活”嚴格限制。即使是一個額外的字元也會迫使符號擴展。

例如，嘗試對“1234567”進行編碼將自動生成12 x 12符號，不10 x 10.

DataMatrix 10 x 10的物理尺寸（模塊尺寸和安靜區）

定義數據後，下一個約束是物理大小。

最終尺寸取決於X尺寸（模塊尺寸）。 在高精度標記系統中，這可以低至0.1毫米。

典型物理尺寸：

•矩陣大小：由模塊尺寸（X尺寸）决定，不固定

•安靜區：每側至少1個模塊寬度

•所需總空間：取決於模塊尺寸，包括安靜區

例如，對於0.25毫米的模塊尺寸10 x 10DataMatrix約為2.5 mm x 2.5 mm（不包括安靜區），如果包括安靜區，則會更大。

許多標記失敗不是由編碼錯誤引起的，而是由符號周圍的安靜區不足或對比度差引起的。

數據矩陣大小比較（10 x 10與較大符號）

决定是否10 x 10如果合適，將其與下一個尺寸級別進行比較會有所幫助。

實用規則：如果你的數據有點複雜，10 x 10通常不是正確的選擇。

何時使用DataMatrix 10 x 10（實際工業應用）

由於其局限性，此符號僅在非常特定的場景中使用。

PCB與微電子

在PCB製造中，可用的標記空間非常有限。為了適應10 x 10符號，製造商經常壓縮數據格式（例如base-36編碼）。

2.醫療器械和植入物

手術工具必須能够經受反復的消毒週期。標籤降解很快，囙此需要永久標記。

A.10 x 10DataMatrix允許可追溯性不影響可用性或結構完整性.

3.航空航太和精密部件

在航空航太領域，即使是小零件也必須可追溯。但是，標記不得削弱部件。

這為超小符號創造了一個完美的用例。

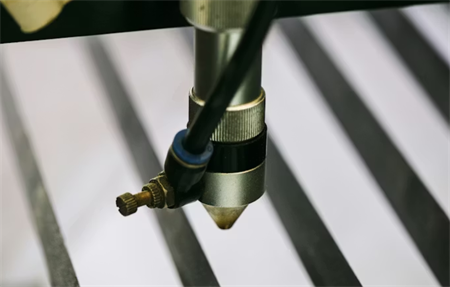

直接零件標記（DPM）：為什麼使用10 x 10

在大多數實際情況下，DataMatrix10 x 10用於直接零件標記（DPM）.

使用以下管道直接應用程式碼，而不是列印標籤：

•雷射打標

•點噴丸處理

•化學蝕刻

優點是耐用性。權衡是可讀性變得更難控制。

可讀性挑戰（以及如何解决）

在這種規模下，生成程式碼並不是最難的部分--可靠地閱讀它。

常見問題包括：

•金屬表面反射

•標記後對比度低

•模塊定義不足

行業解決方案：

•工業視覺系統（非消費者掃描儀）

•D一些照明以减少反射

•優化雷射參數，實現高對比

這些通常根據ISO DPM品質標準進行驗證。

如何正確生成DataMatrix 10 x 10

要成功生成10 x 10符號：

1.保持數據極短（建議使用6比特或更少的數位）

2.使用ECC 200相容編碼軟件

3.標記前驗證符號大小

4.在真實條件下測試可讀性

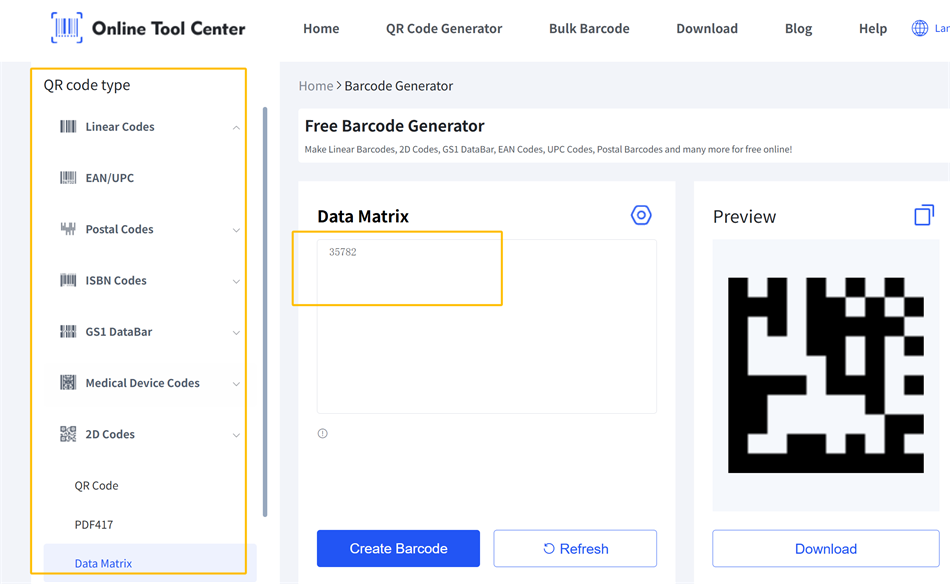

在實踐中，有許多免費線上二維條碼生成器它可以快速創建DataMatrix 10 x 10。 這個過程通常很簡單——只需輸入數據，工具就會自動生成符號。

關鍵規則：如果你的數據不能自然地符合限制，不要強迫它，而是使用更大的符號。

結論：當10 x 10是正確的選擇時

DataMatrix10 x 10不是通用條碼，而是解决極端空間限制的解決方案。

如果使用得當，它可以對最小的組件進行可追溯性。 如果使用不當，通常會導致程式碼不可讀。

最終，成功更多地取決於圍繞其局限性設計整個標記和掃描過程，而不是生成符號。

關於DataMatrix 10 x 10的常見問題

Q1：最小的DataMatrix大小是多少？

最小的常用ECC 200數據矩陣大小為10 x 10.

Q2：一個資料庫可以存儲多少數據10 x 10DataMatrix商店？

最多6個數位或3個字母數位字元。

Q3：智能手機可以掃描嗎10 x 10代碼

一些智能手機可以掃描DataMatrix程式碼，但10 x 10符號——尤其是在DPM或低對比度條件下——掃描可靠性往往有限。
